SOCKET
El zócalo (socket en inglés) es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en lasvideoconsolas.
El zócalo (socket en inglés) es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en lasvideoconsolas.

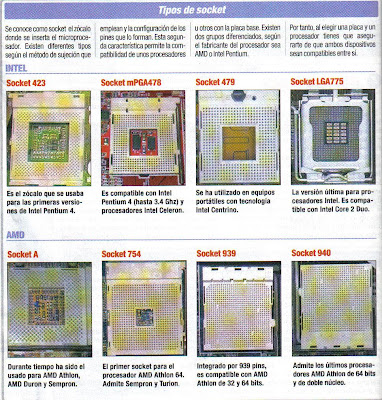

Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o LGA (contactos).
CHIPSET
Circuito integrado auxiliar o chipset es el conjunto de circuitos integrados diseñados con base a la arquitectura de un procesador (en algunos casos diseñados como parte integral de esa arquitectura), permitiendo que ese tipo de procesadores funcionen en una placa base. Sirven de puente de comunicación con el resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los puertos USB, ratón, teclado, etc.
El chipset determina muchas de las características de una placa base y por lo general la referencia de la misma está relacionada con la del chipset.
A diferencia del microcontrolador, el procesador no tiene mayor funcionalidad sin el soporte de un chipset: la importancia del mismo ha sido relegada a un segundo plano por las estrategias de marketing.
TIPOS DE CHIPSET
Chipsets Intel para Pentium:
Intel 430FX: Es el primer chipset que vamos a tener en cuenta, y el que marcó una nueva etapa. Conocido como Tritón. Soporte para un único procesador. Máximo 128 Mb. de memória principal. Controlador de 2 canales IDE bús master integrado, hasta PIO 4 (16,6 Mb./seg). Soporte para PnP. Soporte para EDO RAM además de FPM.
Soporte para memoria caché burst pipeline (256 o 512 Kb.).Compatible con PCI 2.0.
Intel 430HX:El sustituto del FX. Conocido como Tritón II. Soporte para dos procesadores. Hasta 512 Mb. Hasta 4 bancos de memoria. Hasta 512 Kb de cache L2. Hasta 2 puertosUSB. Compatible con PCI 2.1. Puede cachear toda la memoria. Soporte para bus EISA. Intel 430VX:Posterior al HX, pero menos potente, aunque con novedades tecnológicas. Hasta 128 Mb. Soporte para memoria DIMM tanto SDRAM com EDO o FPM. Intel 430TX:
El último desarrollo de Intel para la série de procesadores Pentium. Recomendado para el MMX (aunque no imprescindible).
Máximo 256 Mb. Hasta 3 bancos de memoria. Soporte para módulos DIMM SDRAM de 64 Mb. y para módulos EDO de 128 MB.
Chipsets Intel para Pentium PRO/II:
Intel 450GX/KX:Conocidos como Mars y Orión. El GX admite hasta 4 procesadores. Son para Pentium Pro, pero también admiten al Pentium II. Intel 440FX:Conocido como Natoma. Es utilizable tanto en placas basadas en Pentium Pro como en Pentium II. Hasta dos procesadores. Hasta 1 GB. repartido en hasta 8 bancos. Soporta memoria EDO y USB. Intel 440LX:El primer chipset que ofrece soporte sólo para Pentium II. Soporte para 2 procesadores, AGP 2x, USB, ACPI. Ampliable hasta 1 GB. con memoria EDO y hasta 512 MB. con SDRAM. Soporte para 4 slots PCI 2.1. Intel 440BX:La principal diferencia respecto del chipset LX es que ofrece soporte a placas con bus a 100 Mhz. No se pueden mezclar módulos EDO con SDRAM. Hasta 1GB tanto en EDO como en SDRAM. Intel 440EX:Este es un chipset de bajo coste especialmente diseñado para el mercado del Celeron. No soporta más de un procesador. Ampliable hasta un máximo de 256 Mb de RAM. Soporte para memoria EDO y SDRAM (dos DIMM's o cuatro SIMM's). No soporta control de paridad en memoria. Soporte para AGP 2x. Intel 440GX:Optimizado para el Xeon. Por supuesto soporte de bus a 100 Mhz. Hasta 2 GB. de memoria SDRAM. Soporte para AGP 2x. Intel 450NX:Optimizado para máquinas con múltiples procesadores Xeon. Hasta 8 GB. de memoria EDO o SDRAM. No soporta AGP ni ACPI.
RANURAS DE EXPANSIÓN
Una ranura de expansión (también llamada slot de expansión) es un elemento de la placa base de un ordenador que permite conectar a ésta una tarjeta adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco. En las tarjetas madre del tipo LPX las ranuras de expansión no se encuentran sobre la placa sino en un conector especial denominado riser card.
Las ranuras están conectadas entre sí. Una computadora personal dispone generalmente de ocho unidades, aunque puede llegar hasta doce.
TIPOS DE RANURAS
XT
Es una de las ranuras más antiguas y trabaja con una velocidad muy inferior a las ranuras modernas (8 bits) y a una frecuencia de 4,77 megahercios, ya que garantiza que los PC estén bien ubicados para su mejor funcionamiento; necesita ser revisados antes.
ISA
La ranura ISA es una ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los componentes diseñados para la ranura ISA eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personales. Hoy en día es una tecnología en desuso y ya no se fabrican placas madre con ranuras ISA. Estas ranuras se incluyeron hasta los primeros modelos del microprocesador Pentium III. Fue reemplazada en el año 2000 por la ranura PCI.
VESA
En 1992 el comité VESA de la empresa NEC crea esta ranura para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa base debido a que consiste de un ISA con una extensión color marrón, trabaja a 32 bits y con una frecuencia que varia desde 33 a 40 megahercios. Tiene 22,3 centímetros de largo (ISA más la extensión) 1,4 de alto, 0,9 de ancho (ISA) y 0,8 de ancho (extensión).
PCI
Peripheral Component Interconnect o PCI es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en las computadoras personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores.
A diferencia de los buses ISA, el bus PCI permite la configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCI. Esto permite asignación de IRQs y direcciones del puerto por medio de un proceso dinámico diferente del bus ISA, donde las IRQs tienen que ser configuradas manualmente usando jumpers externos. Las últimas revisiones de ISA y el bus MCA de IBM ya incorporaban tecnologías que automatizaban todo el proceso de configuración de las tarjetas, pero el bus PCI demostró una mayor eficacia en tecnología plug and play. Aparte de esto, el bus PCI proporciona una descripción detallada de todos los dispositivos PCI conectados a través del espacio de configuración PCI.
Audio/módem rise
El audio/módem rise o AMR es una ranura de expansión en la placa madre para dispositivos de audio (como tarjetas de sonido) o módems lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon. Fue diseñada por Intel como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de entrada/salida permitiendo que esos componentes fueran reutilizados en placas posteriores sin tener que pasar por un nuevo proceso de certificación de la Comisión Federal de Comunicaciones (con los costes en tiempo y económicos que conlleva)
Cuenta con 2x23 pines divididos en dos bloques, uno de 11 (el más cercano al borde de la placa madre) y otro de 12, con lo que es físicamente imposible una inserción errónea, y suele aparecer en lugar de una ranura PCI, aunque a diferencia de este no es plug and play y no admite tarjetas aceleradas por hardware (sólo porsoftware).
En un principio se diseñó como ranura de expansión para dispositivos económicos de audio o comunicaciones ya que estos harían uso de los recursos de la máquina como el microprocesador y la memoria RAM. Esto tuvo poco éxito ya que fue lanzado en un momento en que la potencia de las máquinas no era la adecuada para soportar esta carga y el mal o escaso soporte de los drivers para estos dispositivos en sistemas operativos que no fuesen Windows.
Tecnológicamente ha sido superado por las tecnologías Advanced Communications Riser (de VIA y AMD) y Communication and Networking Riser de Intel. Pero en general todas las tecnologías en placas hijas (riser card) como ACR, AMR, y CNR, están hoy obsoletas en favor de los componentes embebidos y los dispositivos USB.
Communication and Networking Riser
Communication and Networking Riser, o CNR, es una ranura de expansión en la placa base para dispositivos de comunicaciones como módems o tarjetas de red. Un poco más grande que la ranura audio/módem rise, CNR fue introducida en febrero de 2000 por Intel en sus placas madre para procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intel, que más tarde fue implementada en placas madre con otros chipset.
PCI-Express
PCI-Express, abreviado como PCI-E o PCIE, aunque erróneamente se le suele abreviar como PCIX o PCI-X. Sin embargo, PCI-Express no tiene nada que ver con PCI-X que es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión.
Este bus está estructurado como enlaces punto a punto,full-duplex, trabajando en serie. En PCIE 1.1 (el más común en 2007) cada enlace transporta 250 MB/s en cada dirección. PCIE 2.0 dobla esta tasa y PCIE 3.0 la dobla de nuevo.
Cada slot de expansión lleva uno, dos, cuatro, ocho, dieciséis o treinta y dos enlaces de datos entre la placa base y las tarjetas conectadas. El número de enlaces se escribe con una x de prefijo (x1 para un enlace simple y x16 para una tarjeta con dieciséis enlaces. Treinta y dos enlaces de 250MB/s dan el máximo ancho de banda, 8 GB/s (250 MB/s x 32) en cada dirección para PCIE 1.1. En el uso más común (x16) proporcionan un ancho de banda de 4 GB/s (250 MB/s x 16) en cada dirección. En comparación con otros buses, un enlace simple es aproximadamente el doble de rápido que el PCI normal; un slot de cuatro enlaces, tiene un ancho de banda comparable a la versión más rápida de PCI-X 1.0, y ocho enlaces tienen un ancho de banda comparable a la versión más rápida de AGP.
Está pensado para ser usado sólo como bus local, aunque existen extensores capaces de conectar múltiples placas base mediante cables de cobre o incluso fibra óptica. Debido a que se basa en el bus PCI, las tarjetas actuales pueden ser reconvertidas a PCI-Express cambiando solamente la capa física. La velocidad superior del PCI-Express permitirá reemplazar casi todos los demás buses, AGP y PCI incluidos. La idea de Intel es tener un solo controlador PCI-Express comunicándose con todos los dispositivos, en vez de con el actual sistema de puente norte y puente sur. Este conector es usado mayormente para conectar tarjetas gráficas.
No es todavía suficientemente rápido para ser usado como bus de memoria. Esto es una desventaja que no tiene el sistema similar HyperTransport, que también puede tener este uso. Además no ofrece la flexibilidad del sistema InfiniBand, que tiene rendimiento similar, y además puede ser usado como bus interno externo.
En 2006 es percibido como un estándar de las placas base para PC, especialmente en tarjetas gráficas. Marcas como ATI Technologies y nVIDIAentre otras tienen tarjetas gráficas en PCI-Express
